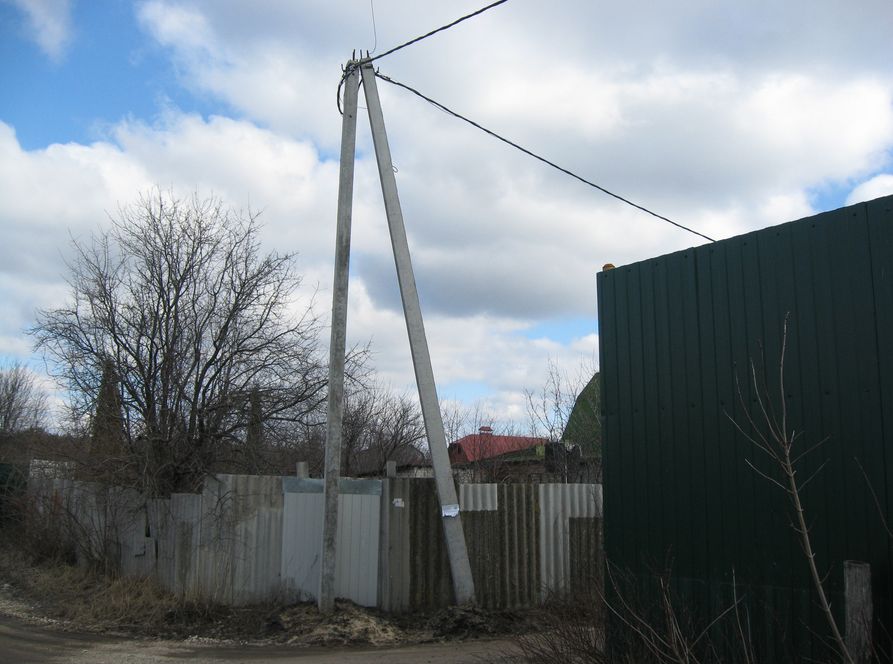

Электромонтажные работы в Воронеже. Провод самонесущий изолированный СИП

СИП (cамонесущий изолированный провод) — тип провода, предназначенного для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ.

В основном применяется радиальная схема распределения от понижающих трансформаторных подстанций 10/0,4 кВ, которая построена с использованием самонесущих изолированных проводов, подвешенных на деревянных опорах. Эта система была разработана финскими сетевыми компаниями совместно с производителями оборудования в 60-х годах, как альтернатива традиционным неизолированным проводам и кабельным линиям, подвешенным на тросах.

В финских сетях в основном применяется система СИП, состоящая из трёх изолированных фазных проводов, навитых вокруг неизолированного нейтрального несущего провода. Изоляция проводников выполнена из полиэтилена низкого давления LDPE (англ. low density polyethylene) или сшитого полиэтилена XLPE (англ. cross-linked polyethylene). Для подвески таких проводов требуются крюки, поддерживающие зажимы, анкерные зажимы и прокалывающие зажимы. Воздушные линии, в основном, монтируются на деревянных опорах (Пропитанные деревянные опоры используются в электрических сетях более ста лет; срок службы качественно изготовленной деревянной опоры превышает нормативный срок службы воздушной линии в целом. В Финляндии сегодня установлены и находятся в эксплуатации более 7 миллионов деревянных опор).

Сети 0,4 кВ выполняются трёхфазными, четырёхпроводными. Линия состоит из 1—5 изолированных проводов, навитых вокруг несущего проводника из алюминиевого сплава. Несущий проводник используется в качестве нейтрального провода. Несущий проводник может быть как голым, так и изолированным. Нейтральный провод заземлён на ТП и в конце каждой ветви или линии длиной более 200 м или на расстоянии не более 200 м от конца линии или ветви, где подключена нагрузка.

Самонесущие изолированные провода, в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе. Кроме того, есть разновидность СИП без несущего провода, у которой все четыре провода изолированы. Все три системы СИП на сегодняшний день являются равноправными, поскольку они одинаково широко получили распространение в десятках стран.

Преимущества СИП состоят в том, что при его использовании:


  • обеспечивается работа линий электропередач даже при схлёстывании проводов
  • уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;
  • применение СИП снижает эксплуатационные расходы до 80 %;
  • достаточно прост при производстве электромонтажных работ;
  • затрудняется возможность незаконных подключений для кражи электроэнергии;



Электромонтажные работы в Воронеже. Воздушные линии электропередач

Воздушная линия – устройство, для передачи энергии по проводам на открытом воздухе и прикрепленных к несущим конструкциям. Классификация воздушных линий: по напряжению; по роду тока; по назначению (распределительные, питающие, системнообразующие, межсистемные); по электрическому режиму работы нейтрали (глухозаземленная, изолированная, компенсированная).


На переменном токе существуют следующие значения напряжений: 0,4;3; 6;10;20;35;110;220;500;1150 кВ, а на постоянном 800 и 1500 кВ. Элементы воздушных линий: опоры, провода, изоляция, грозозащитный трос, заземляющее устройство.Рассмотрим подробнее приведенные выше элементы.


Опоры


Они классифицируются: по материалу (сталь, дерево, железобетон, сплав алюминия), по назначению (анкерная, переходная, промежуточная, угловая, ответвительная, перекрестная, транспозиционная, концевая), по конструкции (укосина, одностоячная, А-образная, угловая, П-образная, А-П-образная), по способу установки в грунт (с оттяжками, непосредственно в грунт).


Изоляция (для изолирования от несущей конструкции и фазы от фазы)


Материалы: глазурованный электротехнический фарфор и безщелочное закаленное стекло.

Типы изоляции: непосредственные, изолированные траверсы, изолированные провода. Изоляторы бывают штыревыми, подвесными и полимерными.


Провода воздушных линий


Провода бывают с одним и несколькими повивами. Изготавливаются из алюминиевых сплавов, жароупрочненного алюминия, стали и алюминия. Сечения проводов принимают следующие значения:16,25,35,50,70,95,120.


Грозозащита и заземления применяется для сохранения экономической ценности и для защиты от поражения тока человека и оборудования.


Заземляющие устройства


Заземляющие устройства бывают искусственные и естественные (используют фундаменты опор, здания, обсадные трубы скважин и т.д.). Наиболее эффективные искусственные заземлители в виде металлических трубок, стержней, уголков и других профилей углубляются в грунт не менее 0,5 метра. Сопротивление заземляющих спусков на опоре для воздушных линий 0,4-20 кВ не должно превышать 30 Ом, для35 кВ и выше не более 0,5 Ом.


Монтаж воздушных линий


Он включает в себя: подготовительные и транспортные работы, установка опор, раскатка провода, электромонтажные работы по натяжению проводов на опорах, монтаж повторных заземлителей, сдача и прием в эксплуатацию.


Сайт первоисточник

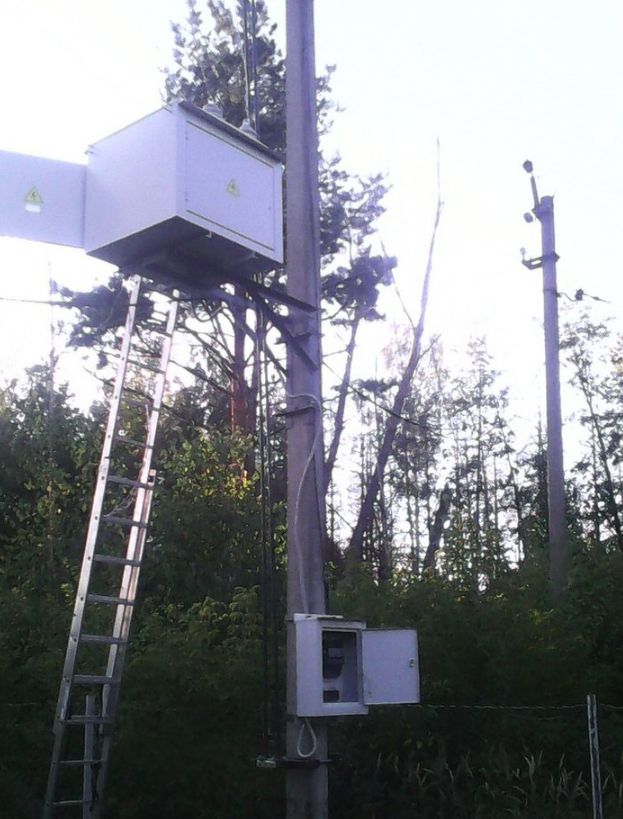

Пункт коммерческого учета (ПКУ) типа ПКУЭ-6(10) У1

Пункт коммерческого учета электроэнергии (ПКУЭ) типа ПКУЭ-6(10) предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6, 10 кВ, частотой 50 Гц; и так же для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.




Конструктивно ПКУЭ состоит из:


  • модуля высоковольтного измерительного (МВ);
  • шкафа учета, сбора и передачи данных (ШУ);
  • соединительного кабеля;
  • ограничителей перенапряжений (ОПН);
  • монтажного комплекта.

МВ предназначен для преобразования тока и напряжения в измерительные сигналы. Конструктивно МВ состоит из измерительных трансформаторов напряжения (ТН) и тока (ТТ) смонтированных в герметичном цельнометаллическом ящике. Для обслуживания МВ на боковой стенке корпуса предусмотрена дверка. Подключение главных цепей осуществляется через проходные изоляторы. Количество ТТ и ТН зависит от схемы измерения: 2ТН и 2ТТ, 3ТН и 2ТТ, 3ТН и 3ТТ. В качестве измерительных трансформаторов используются типовые трансформаторы ОАО "Свердловский завод трансформаторов тока": ТОЛ 10-I-2 и ЗНОЛП-6(10) или НОЛП-6(10). По желанию заказчика возможно применение измерительных трансформаторов других типов и марок. Дополнительные обмотки трансформаторов напряжения используются для собственных нужд ПКУЭ (обогрев ШУ, оперативное питание модемов, преобразователей и т. п.). Для подключения соединительного кабеля к МВ используются измерительные блоки зажимов. Соединительный кабель заводится через гермоввод. Монтаж МВ осуществляется на опорах воздушных линий электропередачи (ВЛ) при помощи монтажного комплекта. Для строповки МВ предусмотрены четыре рыма.


ШУ предназначен для учета электроэнергии, сбора информации и передачи на устройства сбора и передачи данных или напрямую на диспетчерские пункты. Передача данных осуществляется по радиоканалам при помощи радиомодема, по существующим GSM сетям при помощи GSM(GPRS)-модемов, или по волоконно-оптическим линиям связи (ВОЛС) при помощи волоконно-оптических модемов. Конструктивно представляет сбой цельнометаллический ящик с открывающейся передней дверцей. Для предотвращения образования конденсата и возможности работы при низких отрицательных температурах в ШУ предусмотрена автоматическая система обогрева, поддерживающая температуру внутри шкафа в пределах +5оC. Монтаж основного оборудования (счетчик, преобразователи интерфейса, AC/DC преобразователь, устройство передачи данных, система автоматического обогрева и т. п.) осуществляется на съемной монтажной панели. В качестве комплектующих используются устройства различных ведущих российских и мировых производителей. Монтаж ШУ осуществляется на той же опоре ВЛ, что и МВ. Для подключения ШУ к МВ используется соединительный кабель длиной до 5 м марки КВВГ 14х2,5.


Корпуса МВ и ШУ, а также детали монтажного комплекта окрашены полимерной порошковой краской.


Ограничители перенапряжений типа ОПН-РС-Х/Х УХЛ1 используются для защиты оборудования и повышения помехоустойчивости при коммутационных и атмосферных перенапряжения.


ТЕХНИЧЕСКИЕ ДАННЫЕ ПУНКТА КОММЕРЧЕСКОГО УЧЕТА ЭЛЕКТРОЭНЕРГИИ ПКУЭ-6(10) У1


Наименование параметра

Значение

1

Номинальное напряжение, кВ

6 или 10

2

Наибольшее рабочее напряжение, кВ

7,2 или 12

3

Номинальный ток, А

50, 100, 200, 300, 400, 630

4

Односекундный ток термической стойкости, кА, при номинальном первичном токе трансформаторов тока, А:

50

5,0

100

10,0

200

20,0

300-630

31,5

5

Ток электродинамической стойкости, кА, при номинальном первичном токе трансформаторов тока, А:


50

12,8

100

25,5

200-630

51,0

6

Частота сети, Гц

50

7

Габаритные размеры МВ (ШхВхГ), мм

790х935х812

8

Масса МВ, кг, не более

без монтажной рамы

270

с монтажной рамой

300

9

Габаритные размеры ШУ (ШхВхГ), мм

400х500х215

10

Масса ШУ, кг, не более

15

11

Срок службы устройства, лет

25

12

Гарантийный срок службы, лет

2

13

Межповерочный интервал, лет

8


Сайт первоисточник

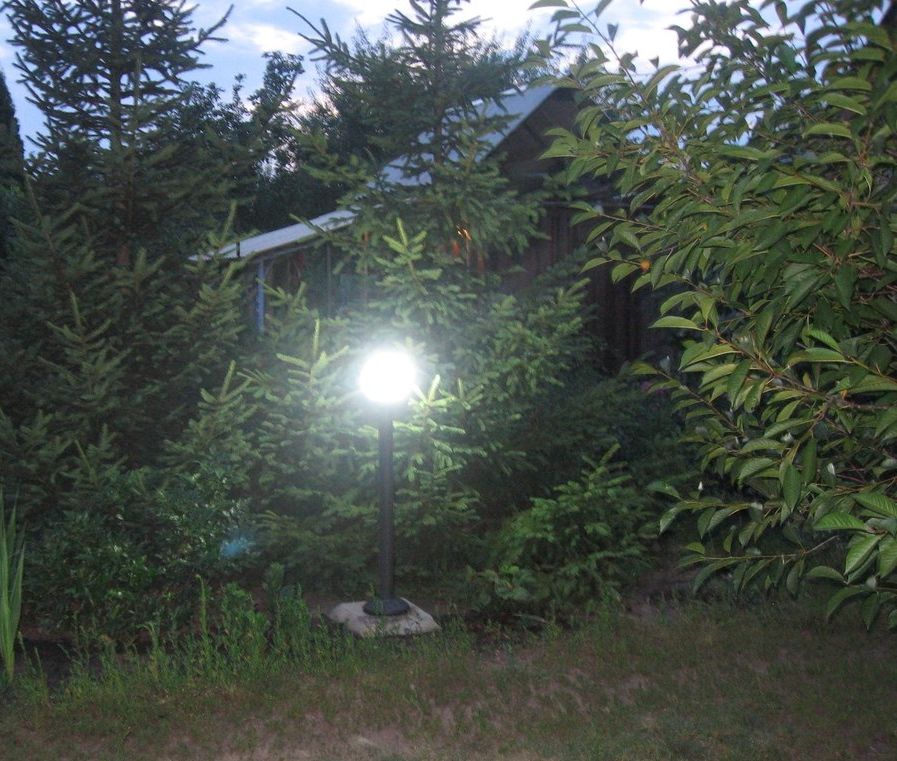

Электромонтажные работы в Воронеже. Освещение сада

У вас есть частный дом? Или вы – владелец шикарного особняка? Тогда вы наверняка знаете, что такое садовые фонари. Современные технологии в сфере освещения позволяют сделать с ваш дом и сад невероятно красивыми. Необычные формы, материалы, образы, наполнят ваш участок волшебством! Ведь фонари используются не только для освещения фасада здания и прилегающей к дому дорожки, светильники устанавливаются по всему периметру сада и вдоль садовых дорожек, освещая все пространство и наполняя воздух искрящимися капельками света.


Садовые фонари сегодня – одна из основных отраслей осветительных приборов. Они используются частными владельцами домов или для подсветки отдельных деталей в публичном саду. Конечно, фонари для массового потребителя должны отвечать некоторым требованиям, таким как:


  • высокая устойчивость к климатическим изменения
  • хорошая пыле и влаго-защита
  • легкость в установке
  • долговечность в использовании


Для экономии электричества, на садовых фонарях устанавливают датчики движения, что позволяет правильно разделить территорию и установить нужные варианты в выбранных местах. Хозяйственные постройки требуют хорошего освещения только тогда, когда вы к ним приближаетесь, тогда как фасад дома и отдельные элементы сада нуждаются в постоянной подсветке.


Качество света может меняться в зависимости от стиля или оформления вашего сада. Сейчас выпускают много вариантов ламп, например светодиодные, которые могут светить разными цветами, что дает больше простора вашей фантазии. Такие лампы потребляют значительно меньше электроэнергии, чем обычныелампы накаливания и свет их отличается особой мягкостью.


Чтобы ваш сад светился, придется потрудиться. Ведь нужно точно рассчитать место установки всех фонарей с учетом и дневного света и вечернего полумрака, и ночной темноты. Если вы будете точно знать правильное расположение светильников, вы сможете рассчитать площадь, которую они смогут осветить и, это поможет вам эстетически правильно оформить ваш участок. Нужно помнить, что свет фонаря должен начинаться на линии пересечения света другого фонаря. Он не должен прерываться. Особенно это касается садовых дорожек.


Подсветка отдельных элементов сада, например, альпийских горок, осуществляется декоративными садовыми фонарями. Часто, это фигуры животных или пресмыкающихся, например, рядом с горкой может стоять красиво оформленная группа зайчишек, или ползать большая ящерица и черепаха.


Среди садовых фонарей можно выделить несколько категорий:


- декоративные фонари – используются в основном для освещения дорожек;

- прожекторы – занимаются ландшафтным освещением деревьев или растений;

- настенные светильники – работают на стенами или фасадах которые используются в ландшафтном дизайне.


Отдельно хочется сказать о встраиваемых садовых фонарях. Такие светильники появились не так давно, но набирают обороты в использовании. Они обычно применяются для освещения части дорожки или ступеней к дому или беседке в саду. Выглядят такие фонарики достаточно легко, в то же время свет их приятный и ровный. Встраиваемые фонари могут также устанавливаться в землю или, например бассейн.


Садовые фонари играют важную роль в жизни загородных жителей. Это не просто осветительные приборы – это – приборы, которые позволяют осуществиться вашей мечте, подчеркнуть вашу индивидуальность и чувство стиля. Конечно, домашний уют невозможен без правильного освещения. Именно поэтому садовые фонари – необходимость для вашего загородного дома. Правильно подобранные и установленные они принесут славу вашему саду и хорошее настроение вам.
