Электромонтажные работы в Воронеже. Трансформаторные подстанции

Трансформаторные подстанции бывают сборными или комплектными. Комплектные трансформаторные подстанции, сокращенно КТП, состоят полностью из комплектных узлов. Их изготавливают на заводах, затем доставляют этими узлами на место установки, то есть демонтаж оборудования здесь не требуется. На месте уже блоки, узлы и присоединения монтируют, подключают к питающим сетям.

КТП широко применяются на производственных предприятиях, где их устанавливают внутри или снаружи (КТПН). Сборные подстанции изготавливают на заводах отдельными элементами, затем на месте элементы собирают и монтируют.

Любая трансформаторная подстанция включает в себя три главных блока:


  • Распределительное устройство низшего напряжения;

  • Трансформатор;

  • Распределительное устройство высшего напряжения.

Комплектная трансформаторная подстанция представляет собой достаточно сложное электротехническое устройство. Работа подстанции направлена на преобразование электрической энергии в сетях с дальнейшим перераспределением электричества по воздушным или кабельным линиям электропередач. КТП чаще используются для понижения напряжения электрического тока. Понижающие подстанции, как правило, находят свое применение в городских и сельских населенных пунктах, вблизи промышленных объектов, на железнодорожных сетях. Предприятия, непосредственно генерирующие электрическую энергию, используют повышающие комплектные подстанции.



Трансформаторная подстанция — это многокомпонентное высоковольтное устройство. В традиционном варианте комплектации аппаратура подстанции включает в себя: от одного до нескольких силовых трансформаторов, распределительные устройства, релейную аппаратуру, измерительные приборы, выключатели (последние элементы относятся к классу защитных и вспомогательных устройств).

К классификации трансформаторных подстанций существует несколько подходов. Объединять подстанции целесообразно в следующие группы:


– по способу исполнения КТП могут быть внутренней или наружной установки. Также выделяют киосковые, столбовые, мачтовые подстанции.

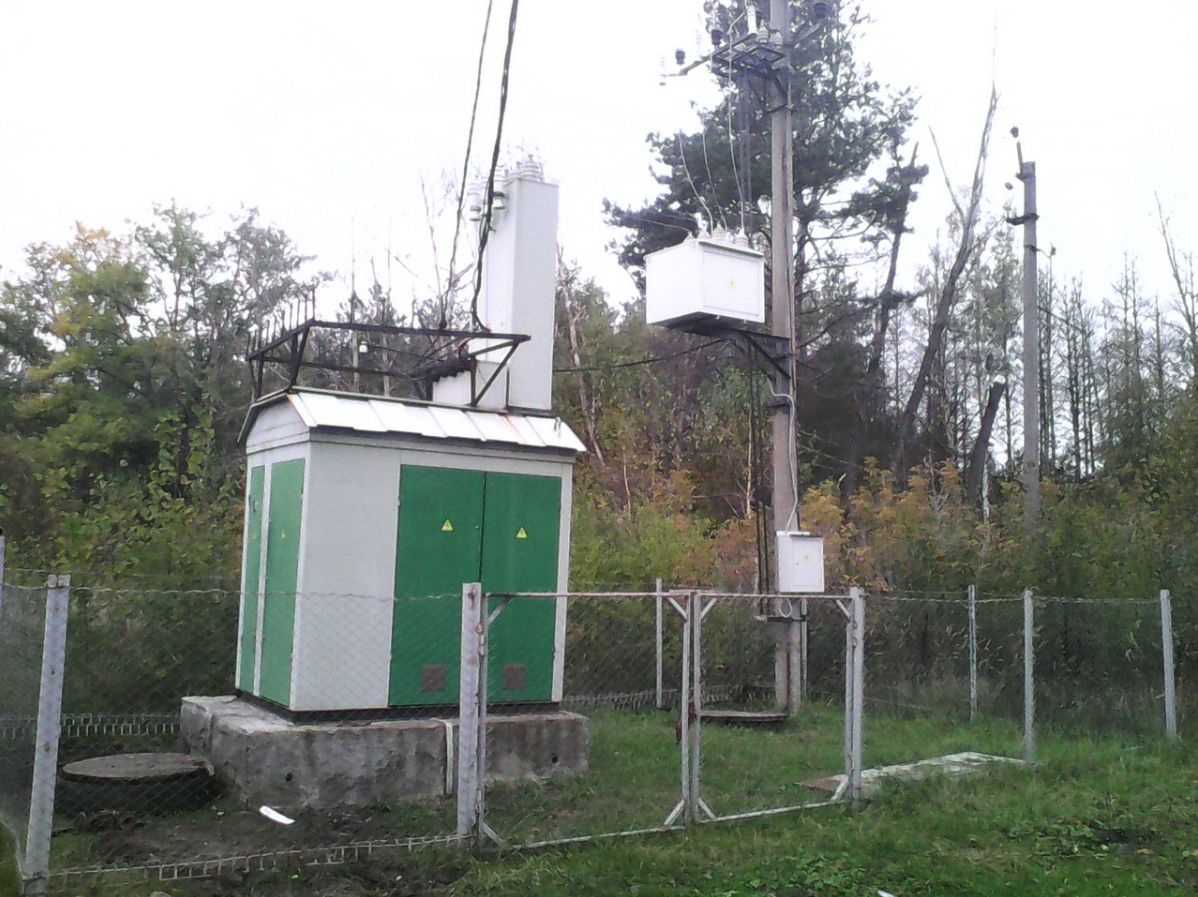

В трансформаторной подстанции киоскового типа большая часть функциональной аппаратуры располагается внутри корпуса из стали, разделенного на два отсека. Корпус может быть сборным или цельносварным. В первом отсеке стального корпуса помещается высоковольтное оборудование, во втором — все устройства низкого напряжения.


Трансформаторные подстанции столбового типа рассчитаны на использование на объектах с малым потреблением электроэнергии — в сельской местности, в обслуживании коттеджных массивов и вблизи любых частных строений. У них достаточно малая мощность, монтируются они непосредственно на опору линии передач. Из-за того, что чаще всего такой тип подстанций не оснащен защитной оболочкой, их эксплуатирование ограничено условиями сурового климата. Подстанции такого типа теряют работоспособность при температурах выше 40 и ниже –40 градусов Цельсия. Также к недостаткам оборудования можно отнести и то, что они не устойчивы к агрессивной окружающей среде — среде, содержащей ядовитые пары или газы, разрушающие изоляцию проводов и подвергающие коррозии металлические детали.


К преимуществам же такого оборудования относят их приемлемую цену, компактность (столбовые подстанции могут свободно разместиться там, где не хватает места на другие, более мощные типы устройств). Способ монтирования столбовых КТП тоже может стать достоинством, ведь благодаря непосредственной близости к линиям электропередач, существенно снижаются потери мощности.


Мачтовые подстанции являются самыми простыми и компактными по исполнению. Они, так же как и все представители своего рода, рассчитаны на обслуживание небольших объектов. Существенным недостатком мачтовой подстанции может считаться ее очевидная незащищенность как от губительного для сложного оборудования воздействия осадков, так и от проникновения людей.


– по количеству силовых трансформаторов. По числу входящих в комплект оборудования силовых трансформаторов, подстанции делят на двух- и однотрансформаторные.


– по возможностям подключения. По способу подключения подстанции выполняются с воздушным, кабельным или комбинированным (воздушно-кабельным) подключением. Различают также тупиковые и проходные подстанции. В отличие от тупиковых, проходные подстанции могут быть подключены сразу к двум высоковольтным линиям.
